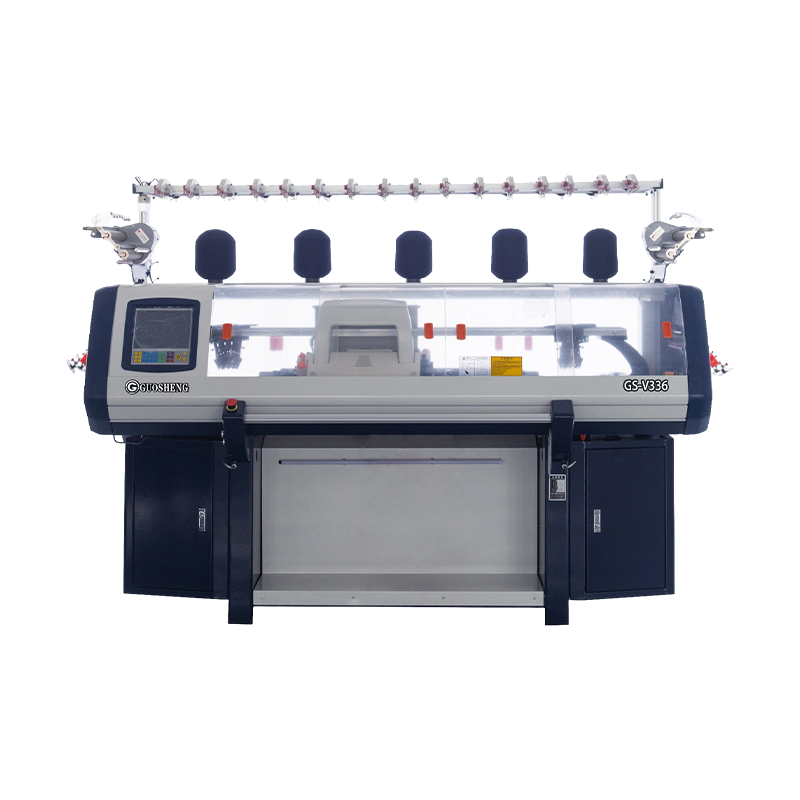

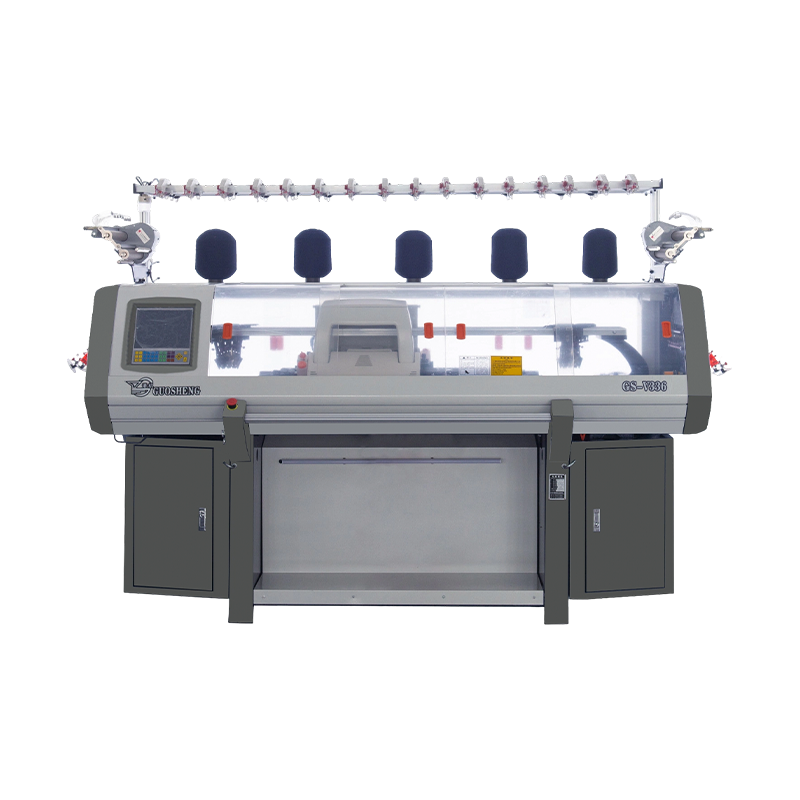

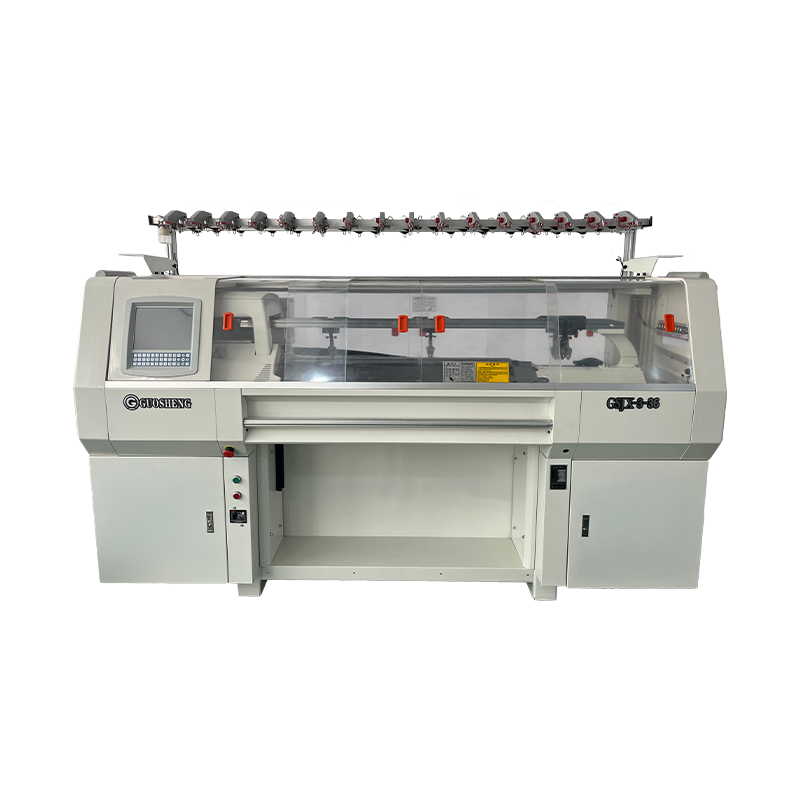

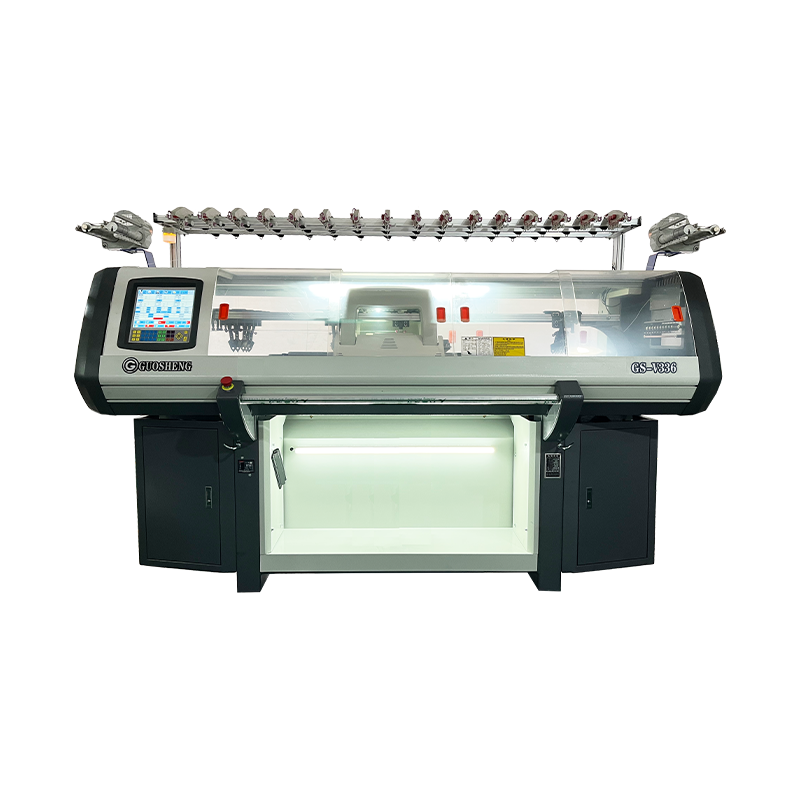

GS-V336 36英寸三系统全功能鞋面针织机

GS-V336 36英寸三系统全功能鞋面编织机是国胜机械三系统鞋面编织机（全功能V）系列的核心型号,专为专业、高效生产3D飞织鞋面和体育用品而设计。该机集成多项专利技术,采用三系统单滑架高效针织架构,辅以高位收针系统、多工位沉降系统、可调紧塞功能、动态密度控制—,全面满足三维结构针织和紧密度织物结构的严苛技术要求。它是鞋类制造商进军 3D 飞织生产的核心专业设备。

获取报价

上一篇:GS-V352 52英寸三系统全功能鞋面针织机下一步:No next article

产品简介
机器参数
视频
联系我们

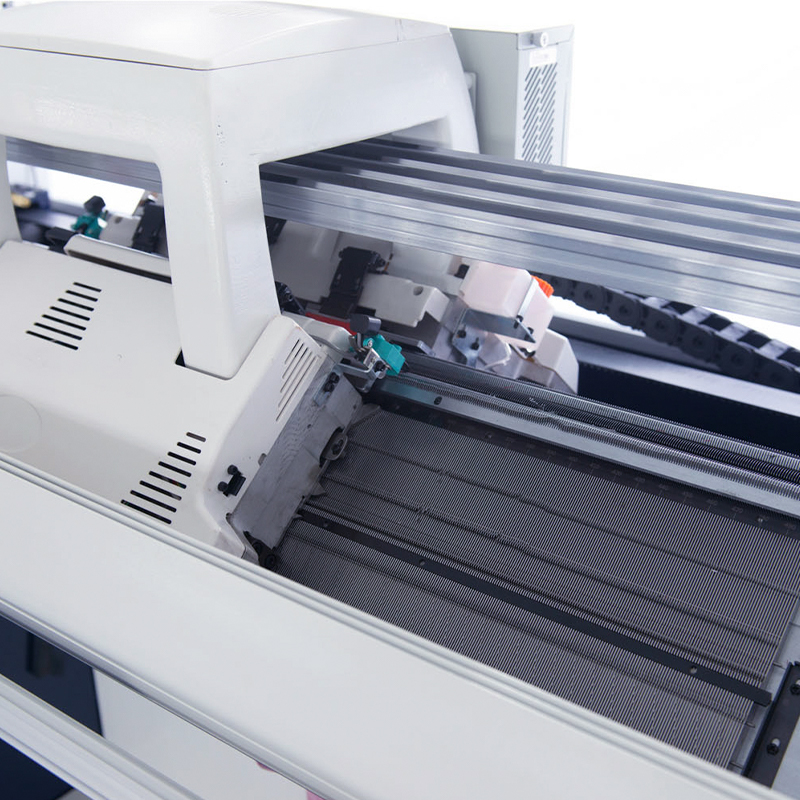

·三系统单托架—3D鞋面编织高效引擎
GS-V336 采用三系统、单滑架架构,其中三系统配置比单系统和双系统机器每滑架可进行更多的编织动作,从而显著提高整体效率。滑架能够以1。5米/秒的最大速度快速旋转,并结合动态密度控制技术,实现针织速度和针迹密度的实时优化协调—满足3D飞织鞋面对针织精度和生产节奏的双重要求。三系统效率优势在鞋面针织应用中得到充分放大,为大规模飞织鞋面订单提供了强大的生产能力保证。
·专利创新:高位收纱系统—减少废纱,降低成本
GS-V336 最独特的专利创新是其高位占用系统。与传统的低位卷取设计不同,高位系统采用创新设计的高位织物引导路径和卷取辊布置,有效减少了每个鞋面初始铸造阶段的废纱消耗。在大规模 3D 飞织上部生产中,这种设计节省的材料量随着产量的增加而显著累积,为工厂带来了可衡量的原材料成本降低。同时,它提高了铸造稳定性,确保从第一排到每个上部部件的完成质量一致。
·多工位沉降系统—丰富的图案,卓越的3D织物形成
GS-V336 配备多工位沉降系统 — 专为 3D 飞织鞋面编织优化的关键功能模块。多工位沉降片在三维针织过程中同时在多个位置提供精确的纱线控制和支撑,显著扩大了可实现的图案类型范围,并满足3D鞋面—的复杂针织要求,包括三维结构区域、弹性区域、通风穿孔和表面纹理变化。与传统的单工位沉降片设计相比,多工位配置在 3D 鞋面独有的复杂编织场景中提供了决定性的技术优势,并且是 GS-V336 能够生产质量一致的顶级 3D 飞织鞋面产品的核心技术推动因素。
·可调节紧密贴合功能—紧密密度针织,增强结构性能
GS-V336 的另一项专利创新是其可调节的紧密折叠功能,可支持紧密折叠针织结构。通过精确控制褶裥环的张力,该机器在鞋面的特定区域实现高密度紧密编织,满足运动鞋对局部支撑强度、形状稳定性和牢固贴合的功能要求。这种能力使 GS-V336 能够在单个鞋面部件内—从结构紧密的支撑区域到开放的透气网状区域—通过精确控制产生无缝的密度转变,这是生产高端功能性运动鞋鞋面的关键工艺能力。
·动态密度控制—精确响应复杂的3D编织要求
动态密度控制系统能够在整个针织过程中实时调整针迹长度,在同一上部作品的不同区域上创建密度梯度和三维成形。结合三系统效率,这实现了复杂 3D 结构的精确编织,而不会影响生产速度。动态密度控制与可调节的紧密塞入功能和多工位沉降系统协同工作,使 GS-V336 能够生产出在功能性能和视觉吸引力方面都出色的优质 3D 飞织鞋面。
·编织功能全面 — 针对鞋面生产进行了优化
该机器支持紧密折叠、转移、折叠、未折叠和提花编织技术,并针对 3D 飞织鞋面生产的技术要求进行了系统优化。三种规格选项—12G、14G 和 18G —涵盖了从中等密度到精细高支数结构的主流运动鞋鞋面面料系列。标准的 36 英寸针织宽度与 52 英寸和 72 英寸的可选配置相辅相成,灵活适应不同的鞋码和生产规模。

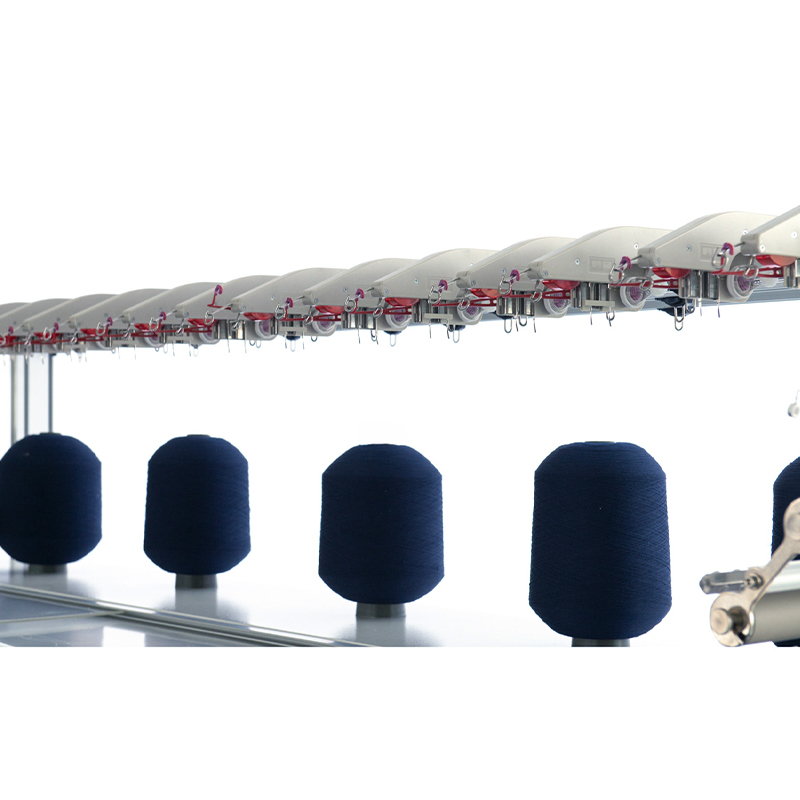

·16载体纱系统—全面支持多色飞织上部生产

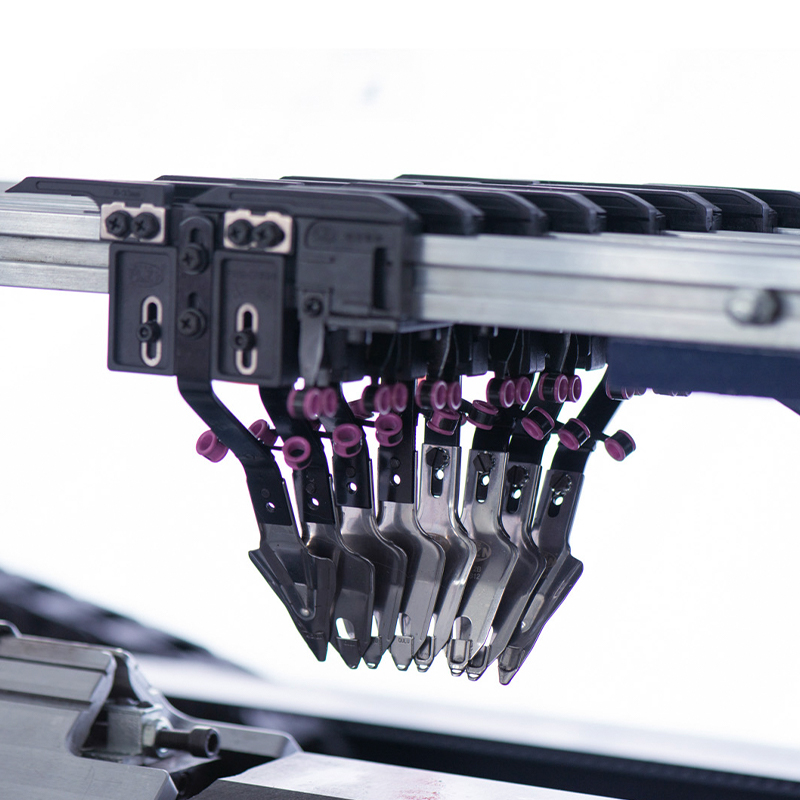

16 载体纱线系统 — 安装在 4 个导轨的两侧 — 允许在任何针位更换纱线,提供多色提花飞织鞋面生产所需的操作灵活性,支持高效、稳定地生产色彩丰富、图案复杂的优质运动鞋面产品。
·精准控制与综合防护
针迹密度是步进电机–,由 0–650 范围内的 128 (32) 个可选级别控制。拆卸滚轮提供 128 级张力控制,范围从 0–100。机架由交流伺服电机驱动,续航里程为2英寸,具有微调能力,同步皮带传动与伺服电机控制,确保运行平稳、稳定。该控制系统采用带USB输入和256MB内存的LCD显示屏,支持中文、英文等语言,所有参数在机器运行过程中均可实时调节。当检测到纱线断裂、浮纱、复卷故障、货架故障、针头碰撞、安全门事件或编程错误时,保护系统会自动警报并停止机器。该机器采用 220V 单相电源运行,具有断电存储功能,可保护生产数据免受意外中断。

模型	GS-V336
量规	12G、14G、18G
针织系统	三系统,单车厢
针织宽度	36英寸,选择52、72英寸
编织速度	最大限度。1。5米/秒
针织功能	紧密塞入、转移、塞入、失误、提花。
针迹密度	缝合系统由步进电机控制,128(32)可调范围,由细分技术支持:0-650。
货架	由计算机控制,电磁铁/电机针选择系统效率高。
驱动系统	同步皮带传动,交流伺服系统。
针头选择	由计算机控制,电磁铁/电机针选择系统效率高。

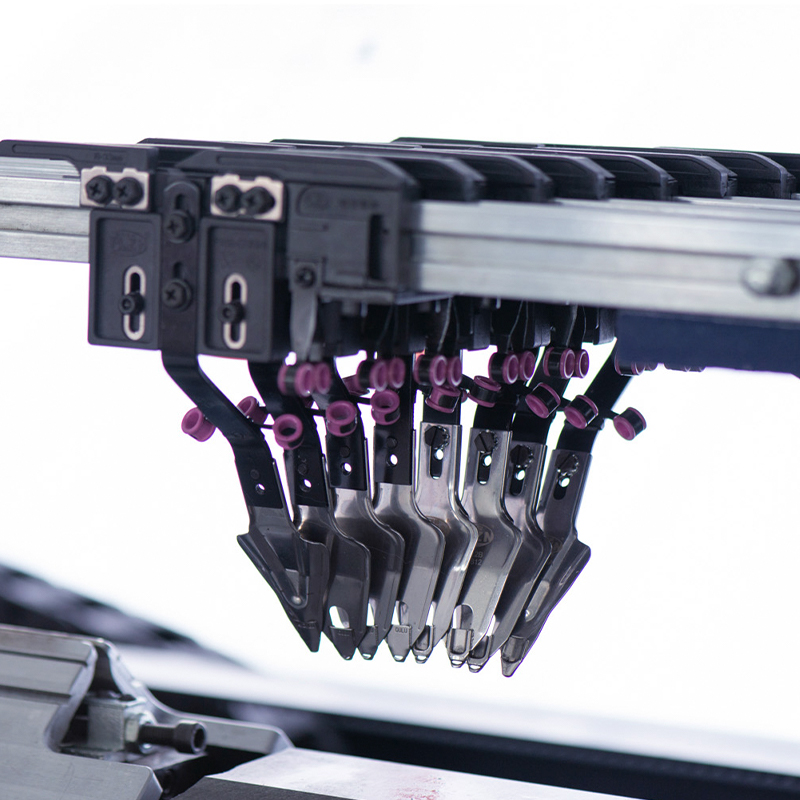

纱线载体	4 个导轨两侧各有 16 个纱线载体,可在任何针位置移动。
脱下滚轮	程序指令由步进电机控制,128节水平选择可调面积:0-100。

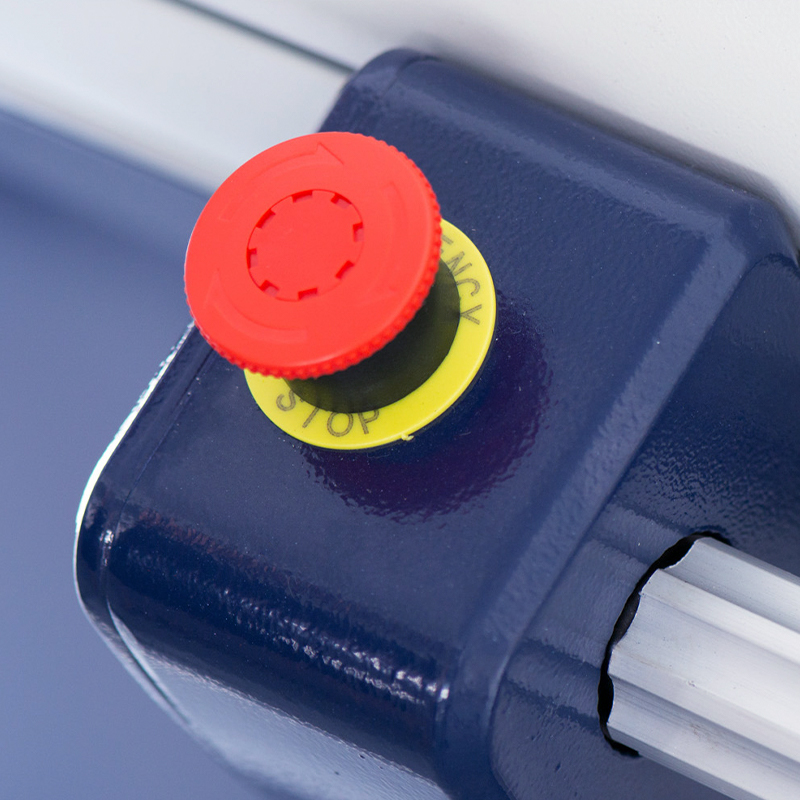

保护系统	如果发生断纱、浮纱、倒带、针织结束、货架、针断裂和错误编程等,机器将自动报警。

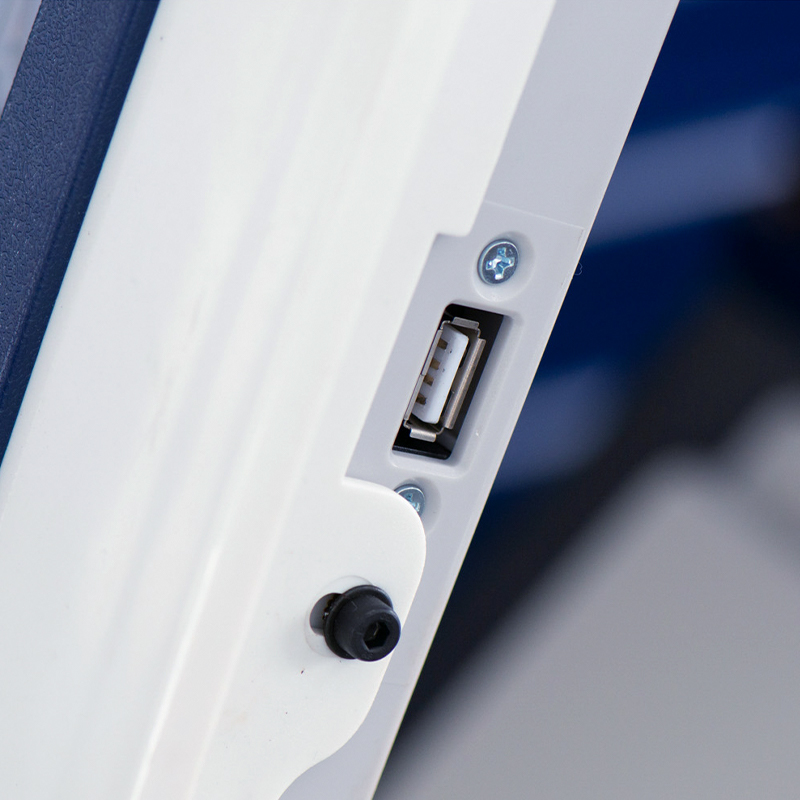

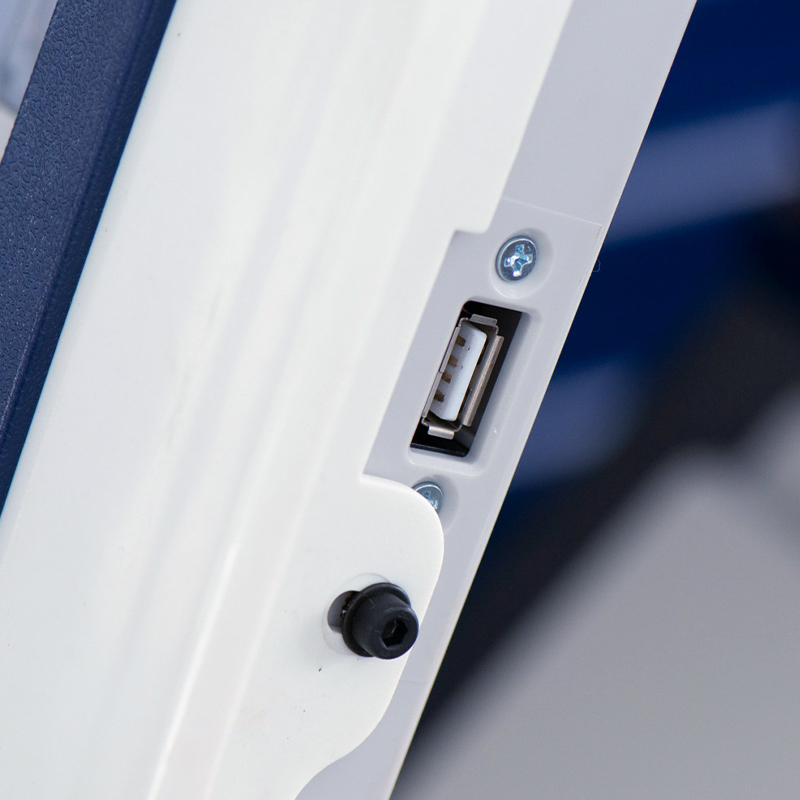

控制系统	1。采用液晶屏,输入设备:USB,系统内存256MB,可存储大量设计文件。 2。可以显示监控菜单,每种操作参数,并且可以在机器运行时随时调整它们。 3。设计系统直观且易于理解和升级。 4。多语言版本,有中文、英文等。



力量	220V,单相,断电时有记忆功能。
